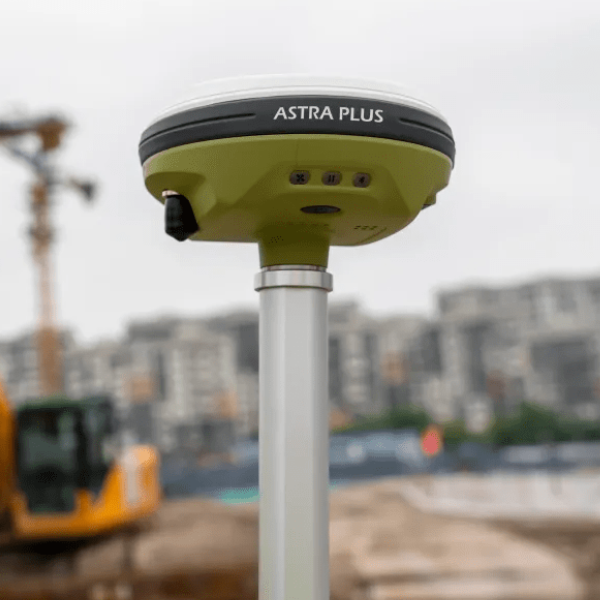

ASTRA PLUS

Efficiente ricevitore GNSS per picchettamento AR Live View

  • Posizionamento visivo AR: picchettamento più efficiente

  • Modem UHF Tx/Rx integrato in un design compatto

  • Rilievo con inclinazione massima di 60°: un modo diverso di lavorare

  • Design leggero e compatto

Raccogli dati accurati sulla posizione, SENZA SFORZO E con facilità

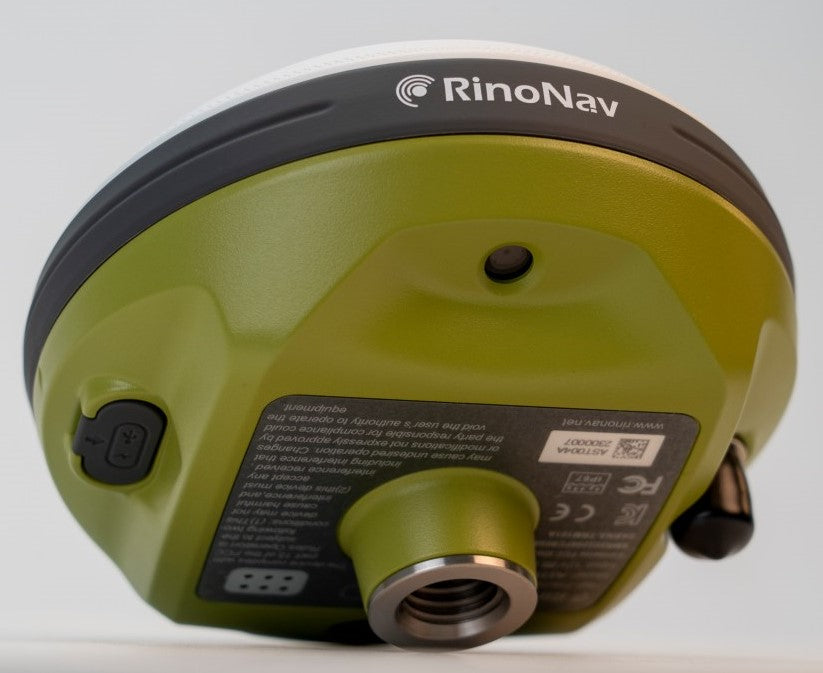

Non è necessario spostare il palo avanti e indietro e affidarsi all'esperienza lavorativa durante un picchettamento. Segui la guida visiva per trovare il punto di picchettamento target con una fotocamera da 2 MP. Adatto ad un utente non esperto e fornisce fino al 50% di efficienza in più.

Comunicazione perfetta tra i dispositivi e maggiore produttività sul campo

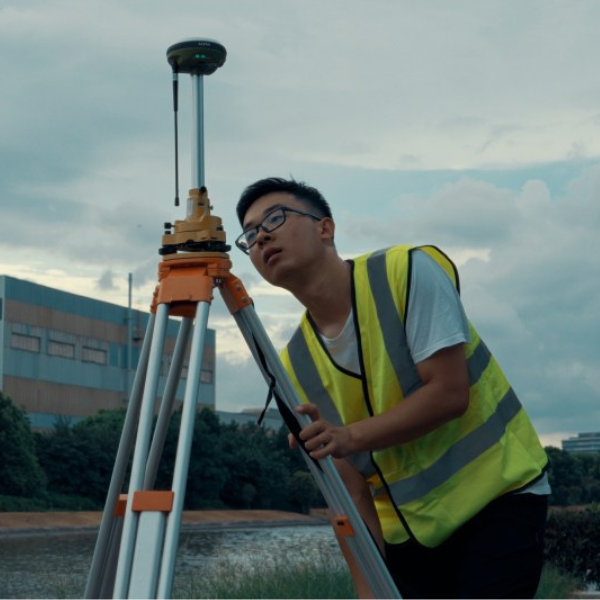

Il modem radio ricetrasmettitore integrato nel design compatto di ASTRA lo rende un ricevitore GNSS portatile e completo che funziona come stazione base o rover.
e fornisce fino al 50% in più di efficienza.

Ottieni dati di posizionamento precisi anche in aree con visibilità satellitare limitata

Con 1408 canali di tracciamento GNSS, fornisce una precisione stabile e affidabile. Tutti i segnali GNSS vengono forniti con lo standard, inclusi GPS, BDS, GLONASS, GALILEO e QZSS.

Massima flessibilità in vari ambienti di rilevamento

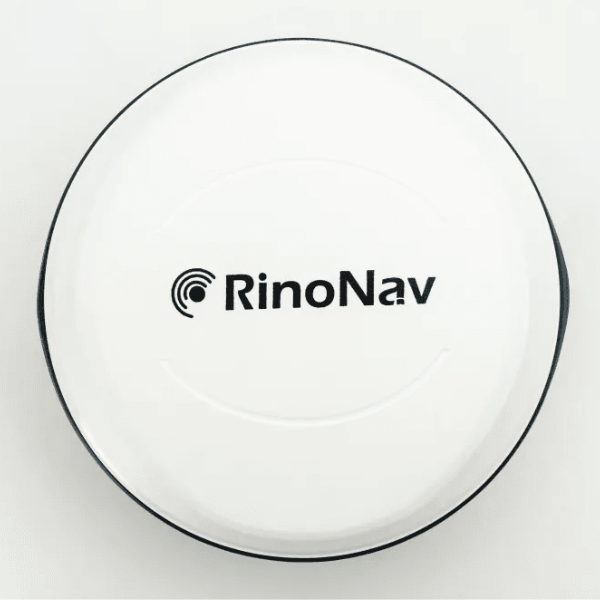

Il design compatto di ASTRA PLUS lo rende un ricevitore GNSS di piccole dimensioni e leggero, facile da trasportare da parte degli utenti senza stancarsi.

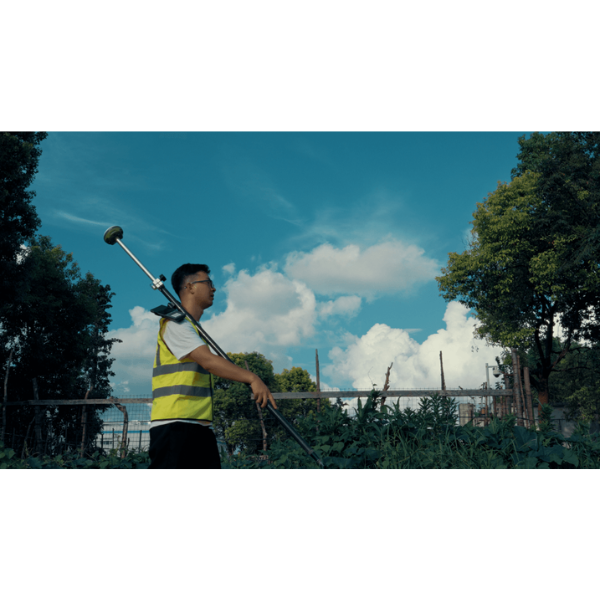

Affronta anche i terreni più impegnativi senza compromettere la precisione

  • Misura i punti in modo rapido e preciso stando in piedi o camminando senza livellare il palo.
  • Concentrati su dove deve andare la punta del palo, cosa particolarmente utile durante un picchettamento.
  • Avvia facilmente un rilevamento in ambienti difficili da raggiungere, come angoli e pendii di edifici.
  • Non è necessario preoccuparsi del movimento del palo se la punta del palo è ferma.

caratteristiche tecniche

Performance GNSS

  • TRACCIAMENTO SATELLITI

    • GPS: L1C/A/L2P (Y)/L2C/L5
    • BDS: B1I/B2I/B3I/B1C/B2a/B2b
    • GLONASS: L1/L2
    • GALILEO: E1/E5a/E5b/E6
    • QZSS: L1/L2/L5/L61
    • SBAS: SBAS WAAS, GAGAN, MSAS, EGNOS, SDCM, BDS

  • CANALI

    1408

  • Avvio a freddo

    < 30 secondi

  • Avvio a caldo

    < 20 secondi

  • Avvio a un caldo maggiore

    < 5 secondi

  • Inizializzazione segnale RTK

    < 5 secondi

  • Affidabilità inizializzazione

    > 99.9%

  • Frequenza aggiornamento

    20 Hz

  • Statico ad alta precisione

    • H: 2.5 mm + 0.5 ppm RMS
    • V: 5 mm + 0.5 ppm RMS

  • Statico e statico veloce

    • H: 3 mm + 0.5 ppm RMS
    • V: 5 mm + 0.5 ppm RMS

  • RTK

    • H: 8 mm + 1 ppm RMS
    • V: 15 mm + 1 ppm RMS

  • Posizionamento standard dei punti

    • H: 1.5 m RMS
    • V: 2.5 m RMS

  • Codice differenziale

    • H: 0.4 m RMS
    • V: 0.8 m RMS

  • SBAS

    • H: 0.4 m RMS
    • V: 0.8 m RMS

  • Correzione dei dati

    RTCM V3.X, RTCM2, CMR

  • Output dati

    GGA, ZDA, GSA, GSV, GST,
    VTG, RMC, GLL, Binary

ALIMENTAZIONE

  • Batteria

    • Ricaricabile
    • Batteria integata agli ioni di Litio x 1, 7.4V ~ 6800 mAh
    • Supporta la ricarica veloce da 20W

  • Voltaggio

    Tipo C 12V

  • Tempo di lavoro

    • Rover: fino a 24 ore
    • Base: fino a 10 ore

  • Tempo di ricarica

    5 ore

Sistema

  • Sistema Operativo

    Linux

  • Memoria interna

    16 GB

  • Bluetooth

    BT5.0+EDR, BLE

  • BT5.0+EDR, BLE

    802.11 a/b/g/n/ac

  • TNC

    Collegamento radio interna con antenna

  • Porta tipo C

    Ricarica e trasmissione dati

  • Web UI

    Visualizza stato, aggiorna firmware, imposta modalità lavoro, scarica i dati, ecc.

  • Voce intelligente

    Modalità di lavoro e stato di trasmissione

  • MEMS

    • Rilievo dinamico dell’inclinazione fino a 60°
    • Prestazioni di rilevamento dell’inclinazione: 10 mm + 0,7 mm/°
    • Precisione inferiore a 25 mm con inclinazione di 30°

DATI FISICI

  • Dimensioni

    Φ120 mm x H 72.5 mm

  • Peso

    800 ~ 850 g

  • Temperatura esercizio

    -30℃ ～ +60℃

  • Temperatura conservazione

    -40℃ - +80℃

  • Resistenza

    IP67

  • Resistenza agli urti

    • Resiste alla caduta da un palo di rilevamento di 2 m su superfici dure
    • Resiste a una caduta libera di 1,2 m

  • Umidità

    Fino al 100%

  • Indicatori

    Satelliti, datalink, batteria, Bluetooth

  • Pulsanti

    Pulsante di accensione, pressione a breve per la modalità di lavoro con trasmissione vocale e lo stato

  • Certificati

    FCC, CE, KC, ANATEL

Radio Interna

  • Tipo

    TX o RX

  • Potenza di emissione

    1 W

  • Range Operativo

    3-5 km (varia in base a ostacoli e terreno)

  • Range della frequenza

    410 - 470 MHz

  • Spaziatura dei canali

    12.5 KHz / 25 KHz

  • Protocollo

    Satel, Satel_ADL, PCC-GMSK, PCC-4FSK, HiTarget, TrimTalk, South, TrimMark III, GEOTALK, GEOMARK, PCCFST, PCCFST_ADL, HZSZ

Configurazione Visiva

  • Pixel

    2MP

  • Frame

    25Hz

  • FOV

    88°

  • Fotosensibilità

    Alta sensibilità al livello

  • Precisione di picchettamento

    3 cm
